Алуминиев лист 1060

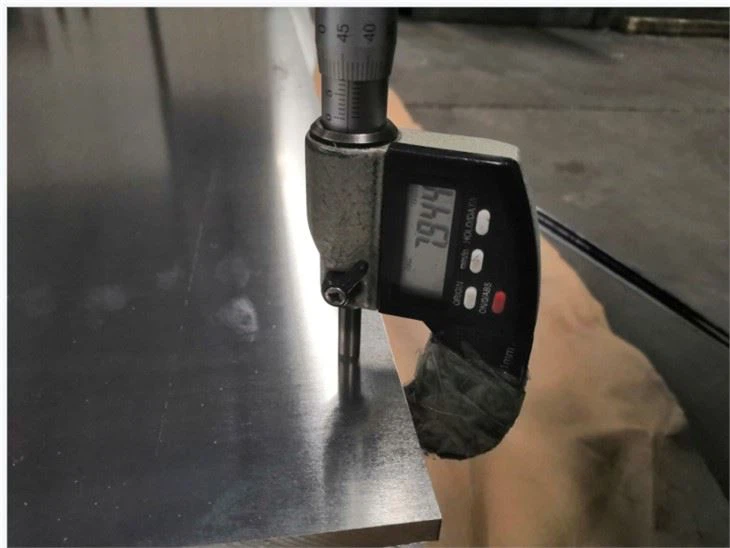

1060 Алуминиева ламарина
Сплав 1060 има минимално съдържание на алуминий от 99,6 процента и е оформена от чист алуминий с малко количество добавена мед, за да осигури отлични свойства на формоване, висока устойчивост на корозия, добра заваряемост и електрическа проводимост
1060 алуминиев лист, подобно на 1050 алуминиев лист, се използва широко в продукти с ниски изисквания за якост, като химически инструменти, части за обработка на ламарина, дълбоко изтеглени или въртящи се вдлъбнати контейнери, заваръчни части, топлообменници, часовникови и дискови повърхности, табели с имена, кухненски прибори, Декорации, рефлектори и др.
Механичните свойства на алуминиевия лист 1060 сплав
Крайната якост на опън на σb е по-висока от 75 MPa, а условната граница на провлачване е по-висока от 35 MPa.
Процес на термична обработка на 1060 алуминиев лист
Бързо отгряване: температурата на нагряване е 350 ~ 410 градуса по Целзий; с ефективната дебелина на материала, времето на задържане е между 30-120min; охлаждане във въздух или вода.
Високотемпературно отгряване: Температурата на нагряване е 350 ~ 500 градуса; ако дебелината на крайния продукт е не по-малка от 6 mm, времето за задържане е 10 ~ 30 минути. Ако дебелината е по-малка от 6 mm, загрейте, докато всички плочи се нагорещят и изстинат на въздух.
Нискотемпературно отгряване: температурата на нагряване е 150~250 градуса по Целзий; времето на задържане е 2~3H; охлаждане във въздух или вода.
Металната композиция на 1060 алуминиева плоча
Al (проценти) | Si (проценти) | Cu (проценти) | Mg (процент) | Zn (проценти) | Mn (проценти) | Ti (проценти) | V (проценти) | Fe (проценти) |
99.60 | 0.25 | 0.05 | 0.03 | 0.05 | 0.03 | 0.03 | 0.05 | 0.350 |
алуминий 1060 листа Параметър за ефективност на сплав
Темперамент на сплав | Твърдост | Плътност | Провлачване | Издръжливост на опън |
1060 | / | 2.68 | σ0.2 (MPa) По-голямо или равно на 35 | σb (MPa) По-голямо или равно на 75 |
6061 T6 алуминиева ламарина VS 1060 алуминиева плоча
| Химичен състав | Алуминиевият лист 1060 принадлежи към чистите алуминиеви плочи със съдържание на алуминий, достигащо повече от 99,6 процента. Има умерена твърдост и ниска цена. Алуминиевата плоча 6061 t6 принадлежи към сплавта Al-Mg-Si, която има определен състав от силиций и магнезий. Има известна степен на устойчивост на износване и устойчивост на ръжда. Силата му е много по-висока от 1060 алуминиев лист. |
| Твърдост | Твърдостта на 1060 е умерена, която може да се адаптира към общи условия на обработка, като огъване, докато твърдостта на 6061 е по-добра, която се използва широко на места с високи изисквания за твърдост. Общата дебелина на алуминиевата плоча от сплав 6061 е 6-100 mm. В същото време алуминиеви плочи 6061 могат да бъдат термично обработени. 6061-Алуминиевият лист T6 е такъв темперамент, който е подходящ за индустрии за производство на плесени и машини. |
| Обхват на приложението | Алуминият 1060 е основен материал за производството на намотките на трансформатора, което пряко влияе върху качеството на трансформатора. Използва се също като основна плоча на положителна PS плоча, термична CTP плоча, фоточувствителни CTP плочи, UV-CTP плочи и др. al 1060 лист също е основен материал за алуминиева капачка за бутилка за вино, козметика, медицинска бутилка, напитки и др. Има високи изисквания за обработка на материали за капачки за бутилки, като плоска форма и отлична производителност на дълбоко щамповане. Алуминиевият лист 6061 t6 със средна якост, определена устойчивост на корозия и добра устойчивост на износване се използва широко в различни индустрии като корабна палуба, велосипед, матрица, автомобилно колело, капак на шахта и др. Добре дошли, за да оставите съобщение по-долу, за да попитате какво ви трябва. |
Изпрати запитване
