Алуминиева лента за трансформатори: изчерпателно ръководство

Когато става въпрос за сърцето на производството на трансформатори, един от най-критичните компоненти еалуминиева лентаизползвани за намотки.

Алуминиевите ленти са известни не само със своята електрическа проводимост, но и с отличните си механични свойства, което ги прави идеални за използване в трансформатори.

В това ръководство ще проучим основните характеристики на алуминиевите ленти за трансформатори, техните предимства, приложения и как се сравняват с други материали, като медни ленти.

Какво представлява алуминиевата лента за трансформатори?

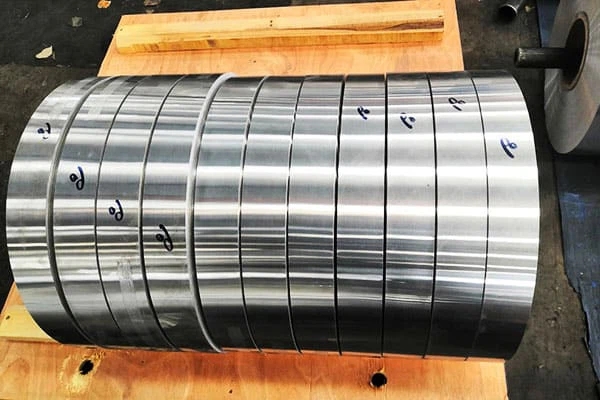

Аналуминиева лентае тънко, плоско парче алуминий, обикновено използвано за намотките в трансформаторите.

Предлага се в различни степени, дебелини и ширини, в зависимост от проектните изисквания на трансформатора.

Алуминият е предпочитан зарадиниско тегло, висока проводимост, ирентабилноств сравнение с медта, което го прави предпочитан избор за производителите на трансформатори по целия свят.

Алуминиевите ленти за трансформатори обикновено се произвеждат вчист алуминий(обикновено 1050, 1060 и 1350 степени) илиалуминиеви сплавикато напримерAA8006иAA8079, които осигуряват повишена механична якост и устойчивост на корозия.

Тези ленти се подлагат на внимателна обработка, включително студено валцуване, отгряване и повърхностна обработка, за да се постигнат необходимите електрически и механични свойства.

Обичайни сплави от алуминиева лента за трансформатори

Алуминиевите ленти, използвани в трансформаторите, се предлагат в различни сплави, всяка от които предлага различни характеристики, за да отговаря на конкретни приложения.

Ето най-често срещаните сплави, използвани за трансформаторни алуминиеви ленти:

1. 1050 Алуминиева лента

• Състав: Чист алуминий с минимум 99,5% съдържание на алуминий.
• Ключови характеристики:
• Много висока електропроводимост.
• Отлична формоспособност и устойчивост на корозия.
• Често се използва залеки трансформаторииразпределителни трансформатори.

• Приложения: Евтини, леки трансформатори, при които електрическите характеристики са приоритет.

2. 1060 Алуминиева лента

• Състав: Съдържа 99,6% алуминий.
• Ключови характеристики:
• Подобно на 1050, но с малко по-висока проводимост.
• Много мек и пластичен, което го прави идеален застудено формоване.
• Често се използва къдетовисока електропроводимостсе изисква без значително натоварване.
• Приложения: Подходящ затрансформатори за ниско напрежениеинамотки на електрически двигател.

3. 1350 Алуминиева лента

• Състав: Малко по-висока чистота от 1050 и 1060.
• Ключови характеристики:
• Много висока проводимост, често използвана велектрически проводници.
• Отличен за високочестотни приложения.
• повечерентабиленотколкото мед за електрически намотки.
• Приложения: Използва се засилови трансформаторииширокомащабно разпространениекъдетоикономична производителностсе изисква.

4. AA8006 Алуминиева сплав

• Състав: Сплав с добавки на желязо и силиций.
• Ключови характеристики:
• Подобреномеханична якоств сравнение с чистите алуминиеви сплави.
• Подобреноустойчивост на корозия, което го прави по-издръжлив в взискателни среди.
• Предлага по-добриоформяемостисилав сравнение с 1050/1060.
• Приложения: Често се използва затрансформатори за високо напрежениеили приложения, изискващипо-голяма механична якост.

5. AA8079 Алуминиева сплав

• Състав: Съдържа желязо, силиций и малки количества други метали.
• Ключови характеристики:
• Изключителенсилаиустойчивост на корозия.
• По-добра производителност в среди, подложени намеханично напрежение.
• Идеален за трансформатори, работещи подвисоко механично натоварване.

• Приложения: Използва се ввисокопроизводителни трансформатори, маслени трансформатори, иголеми електрически мрежи.

6. Алуминиева сплав 3003

• Състав: Съдържа манган като основен легиращ елемент.
• Ключови характеристики:
• Отличнозаваряемости формоспособност.
• Подобреносилав сравнение с чистите алуминиеви сплави.
• Офертидобра устойчивост на корозияпри атмосферни условия.
• Приложения: Често използван всухи трансформатории другисредно тежки приложениякъдетоздравина и надеждностса важни.

Основни характеристики на алуминиеви ленти за трансформатори

За тях са избрани алуминиеви ленти, използвани в производството на трансформаторивисока електропроводимост, ниско съпротивление, издрави механични свойства. Ето някои ключови характеристики, които правят алуминиевите ленти идеални за трансформаторни намотки:

1. Електрическа проводимост:Алуминиевите ленти са известни със своитевисока електропроводимост, което е от съществено значение за ефективния пренос на енергия в трансформаторите. Докато медта има малко по-добра проводимост, алуминиятлекприродата компенсира тази разлика, особено при големите трансформатори, където намаляването на теглото е от решаващо значение.
2. Ефективност на разходите:В сравнение с медта, алуминият е многопо-евтино, което го прави привлекателен избор за големи трансформатори. Той помага на производителите да намалят производствените разходи, без да жертват производителността.
3. Намаляване на теглото:Алуминият е значителнозапалкаот медта, което е особено полезно при големи трансформатори, където общото тегло може значително да повлияе на транспортирането, монтажа и поддръжката.
4. Устойчивост на корозия:Алуминият естествено образува защитаоксиден слойкойто помага за устойчивост на корозия, което го прави идеален за използване в тежки среди.

5. Механична здравина и гъвкавост:Алуминиевите ленти, особено когато са обработени с легиращи елементи, се показват отличномеханична якостиоформяемост, които са от съществено значение за навиване на трансформатори по прецизен начин без напукване или счупване.

Приложения на алуминиеви ленти в трансформатори

Алуминиевите ленти се използват предимно в намотките на трансформатора и играят решаваща роля в цялостната работа на трансформатора. Ето някои ключови приложения:

1. Разпределителни трансформатори:Алуминиевите ленти обикновено се използват вразпределителни трансформаторипоради тяхната рентабилност и леко тегло. Тези трансформатори се използват в различни сектори, включително жилищни, търговски и индустриални електроразпределителни мрежи.
2. Силови трансформатори: Силови трансформатори, които се справят с предаване на високо напрежение, също се възползват от алуминиевите ленти поради ниската си цена и подходящата проводимост. Те обикновено се използват в подстанции и електроцентрали.
3. Сухи трансформатори: всухи трансформатори, където се използва изолация вместо масло, алуминиевите ленти са идеални поради тяхната отлична устойчивост на корозия и леки характеристики.

4. Малки трансформатори и електроника: Алуминиевите ленти се използват и в по-малки трансформатори, които захранват домакинска електроника и уреди, осигурявайки икономично и ефективно решение.

Предимства на алуминиевите ленти пред медните ленти

Докатомедостава популярен избор за трансформаторни намотки,алуминиеви лентиимат няколко предимства в определени приложения.

По-долу е дадено сравнение между алуминиеви и медни ленти, използвани в производството на трансформатори.

Като цяло алуминиевите ленти са по-подходящи зачувствителни към разходите приложенияиголеми трансформаторикъдетонамаляване на теглотое приоритет.

Медните ленти, от друга страна, все още могат да бъдат предпочитани втрансформатори с голямо натоварванекъдето проводимостта и здравината са основен приоритет.

Спецификации и производствен процес

Производственият процес на алуминиеви ленти за трансформатори обикновено включва няколко етапа, за да се гарантира, че крайният продукт отговаря на необходимите стандарти за електрически характеристики и механична издръжливост.

1. Избор на материал: Високо качествоалуминиеви сплависе избират въз основа на техните желани свойства. За него се използва чист алуминийотлична електропроводимост, докато сплави катоAA8006илиAA8079може да се използва за подобряване на механичните свойства.
2. Студено валцуване: Алуминият естудено валцуваниза постигане на необходимата дебелина и размери. Този процес също така гарантира, че алуминият запазва своите механични свойства, като същевременно става по-лесен за обработка и формоване.
3. Отгряване: След студено валцуване алуминиевата лента езакаленза подобряване на неговата гъвкавост, формоспособност и електрическа проводимост. Тази стъпка помага за предотвратяване на пукнатини по време на навиване.
4. Повърхностна обработка: За да се подобри устойчивостта на корозия и да се подобрят свързващите свойства на изолационните покрития, алуминиевите ленти обикновено се третират със защитен оксиден слой или други повърхностни покрития.

5. Рязане и рязане: След като лентите са обработени, те саизрязване и нарязванедо желаната ширина и дължина, като се гарантира, че отговарят на специфичните изисквания за трансформаторни намотки.

Общи стандарти и сертификати за алуминиеви ленти

За производителите на трансформатори е изключително важно алуминиевите ленти да отговарят на международните стандарти за качество и производителност.

Общите стандарти за алуминиеви ленти, използвани в трансформаторни приложения, включват:

• ASTM B209: Стандартна спецификация залистове и плочи от алуминий и алуминиеви сплави.
• IEC 60851: Международен стандарт заизолирани проводници за намотаване, което се отнася за намотките на трансформатора.
• ISO 9001: Сертификация за управление на качеството, за да се гарантират последователни производствени стандарти.
• Съответствие с RoHS: Гарантиране, че алуминиевите ленти не съдържат вредни вещества като олово и живак.

Когато се снабдяват с алуминиеви ленти, производителите трябва да изискват съответните сертификати и да гарантират, че материалът отговаря на специфичните изисквания за електрически характеристики и екологични стандарти.

Заключение

Алуминиеви лайстни за трансформаторипредлагат отлична комбинация отпроизводителност, рентабилност и механични свойствакоето ги прави идеални за широк спектър от трансформаторни приложения.

Те са особено предпочитани вразпределителни и силови трансформатори, където намаляването на теглото и спестяването на разходи са критични.

Докато алуминиевите ленти може да не съответстват на медта по отношение напроводимост, технителекприрода иустойчивост на корозияги правят привлекателна опция за много приложения.

Като разбират ключовите свойства, приложения и предимства на алуминиевите ленти, производителите могат да вземат информирани решения за това кой материал е най-подходящ за тяхната конструкция на трансформатора.

Освен това, когато се сравняват алуминиевите ленти с други материали като медта, става ясно, че алуминият предлагапрактичен и икономиченрешение за много дизайни на трансформатори, особено в широкомащабни, чувствителни към разходите приложения.
