1. Въвеждане на 5052 H32 Алуминиеви свойства на листа
Алуминиевата сплав 5052-H32 съчетава леко тегло, здрава якост и превъзходна устойчивост на корозия.
Когато оценявате5052 H32 Свойства на алуминиевия лист, Вие откривате материал, на който инженерите се доверяват на морските палуби, архитектурните фасади и индустриалните заграждения.
В тази статия ние анализираме неговата химия, механика и изпълнение на реалния свят-и подкрепяме прозренията си с конкретни данни.
2. Химичен състав и микроструктура
Номинални легиращи елементи и техните роли
По -долу е консолидирана таблица, показваща ключовите легиращи елементи в свойствата на алуминиевия лист 5052 H32:
| Елемент | Номинални съдържание (wt %) | Основна роля / ефект |
|---|---|---|
| Алуминий | Баланс | Основен метал, осигуряващ ниска плътност и висока топлинна/електрическа проводимост |
| Магнезий | 2.2 – 2.8 | Основен укрепващ чрез Mg₂al₃ утайки; повишава якостта на опън/добив с ~ 10 MPa на 0,1 % mg увеличение |
| Хром | 0.15 – 0.35 | Зърно-гранично приковаване; прецизира микроструктурата; Подобрява устойчивостта на корозия чрез стабилизиране на оксидния филм |
| Манган | По -малко или равна на 0,10 | Леко подобрява силата и устойчивостта на прекристализация |
| Желязо | По -малко или равно на 0,40 | Примеси; може да образува интерметалици, които леко намаляват пластичността, ако са прекомерни |
| Силиций | По -малко или равни на 0,25 | Примеси; ограничава обхвата на топене и спомага за контрола на плавността по време на леене |
| Мед | По -малко или равна на 0,10 | Примеси; Прекомерните количества могат да намалят устойчивостта на корозия |
| Цинк | По -малко или равни на 0,25 | Примеси; като цяло инертна, но поддържана ниска, за да поддържа корозионната ефективност |
Таблица: Състав и функционални роли на легиращи елементи в алуминиев лист 5052-H32.
Микроструктурни характеристики при температура H32
При темперамента H32 5052 листа претърпяват умерено втвърдяване на щам (приблизително ¾ твърд) със стабилизиране на светлината.
В резултат на това тяхната микроструктура се характеризира с удължени зърна, осеяни с Mg₂al₃ утайки, засилвайки якостта на добив до около 145 MPa, без да се компрометират пластичността.
3. Физични свойства на 5052 H32 алуминий
Да оценявам напълно5052 H32 Свойства на алуминиевия лист, От съществено значение е да се разгледа по -широк спектър от физически параметри.
Таблицата по-долу включва допълнителни показатели-като еластичен модул, специфичен обхват на топлина и топене, за да се даде по-изчерпателен поглед върху това как се държи тази сплав в експлоатация.
| Собственост | Стойност | Единици | Бележки |
|---|---|---|---|
| Плътност | 2.68 | g/cm³ | Приблизително една трета от теглото на стоманата |
| Специфична гравитация | 2.68 | - | Безразмерни; последователни в серията 5xxx |
| Модулът на Йънг | 69 | GPA | Скованост при еластично натоварване |
| Съотношение на Поасон | 0.33 | - | Съотношение на странично-осмично деформация |
| Топлопроводимост | 138 | W/m·K | Улеснява бързото разпространение на топлина |
| Коефициент на термично разширение | 23.8 × 10⁻⁶ | /K | Умерено разширяване при температурни промени |
| Специфичен топлинен капацитет | 0.90 | J/g·K | Топлината, необходима за повишаване на 1 g с 1 k |
| Обхват на топене | 607 – 654 | степен | Температури на солида до ликвида |
| Електрическа проводимост | ~36 | % IACS | Подходящ за некритични автобусни барове или приложения за заземяване |
| Скорост на звук (надлъжно) | 6,320 | m/s | Подходящо за ултразвуково тестване и анализ на вибрациите |
| Магнитна пропускливост | ≈1.000022 | - | По същество немагнитни за чувствителни към EMI приложения |
| Отражение (видима светлина) | ~92 | % | Високо отражение, полезно за слънчеви и осветителни компоненти |
Таблица: Разширени физически параметри от алуминиев лист 5052-H32.
4. Механични свойства на 5052 H32 алуминиев лист
TheМеханични свойства на 5052 H32 алуминиев листОпределете как се държи при натоварване, деформация и повторен стрес.
По -долу е кратка обобщена таблица, последвана от подробен анализ на всеки ключов параметър и неговите практически последици.
| Собственост | Типична стойност | Единици | Бележки |
|---|---|---|---|
| Якост на опън | 228 – 265 | MPA | Диапазон на здравината за 0,1–0,5 инча дебелина |
| Якост на добив (0,2% отместване) | 138 – 156 | MPA | 15–25 % по-високо от O-Temper поради H32 студена работа |
| Удължение при почивка | 10 – 16 | % | Измерено на габарит от 0,125 инча |
| Харгане на Бринел (HB) | ~50 | Hb | Умерена баланса на твърдостта износва устойчивост и оформяне на оформянето |
| Граница на умора (r=–1) | ~95 | MPA | Напълно обърната издръжливост на натоварване |
| Фрактурна здравина (K₁C) | ≈ 30 | MPA · √m | Възможност за понижаване на пукнатините при статични и циклични условия |
| Модул на устойчивост | ~0.5 | MJ/M³ | Енергията, абсорбирана на единица обем, преди да се получи |
Якост на опън и якост на добив
5052-H32 експонати aякост на опънМежду 228 MPa и 265 MPa, в зависимост от дебелината на листа и точния трапезария.
Освен това, негоякост на добив(0,2 % отместване) пада в прозореца 138–156 MPa.
Следователно дизайнерите могат да разчитат на предвидимо еластично поведение до тези натоварвания, след което да очакват постепенно преход към пластмасова деформация, създавайки сплавта, прощаваща при сценарии на претоварване.
Удължаване и твърдост
В допълнение към силата,удължение при почивкаварира от 10 % до 16 % при 0,125 инча.
Следователно 5052 H32 свойства на алуминиевия лист доставят достатъчна пластичност за формиране на операции, без да рискуват чуплива фрактура.
ТоваТвърдост на БринелОт около 50 HB гарантира, че инструментариумите издържат на многократни операции, като същевременно позволяват операции за подстригване и рязане със стандартни удари и умира.
Умора и поведение на счупване
Освен това 5052-H32 показва aОграничение на уморатаблизо 95 MPa под напълно обърнати цикли (r=–1).
Тази характеристика го прави подходящ за вибрационни приложения-като панели на шасито или преобладаващи топлинни перки-къде преобладават цикличните натоварвания.
TheИздръжливост на счупване(K₁c ≈ 30 MPa · √m) Освен това гарантира, че малките пукнатини няма да разпространяват катастрофално, засилвайки факторите на безопасност в критичните компоненти.
Ефекти на студената работа (H32) върху силата
Температурата "H32" показва приблизително полутвърди студена работа плюс стабилизация.
В резултат на това силата на добив се увеличава с 15–25 % в сравнение с отгрятите 5052-O, докато удължаването намалява скромно с 2–4 %.
На практика този нрав постига оптимален баланс: Увеличаванеякост на опън/добивбез силно компрометиране на пластичността, която се подравнява перфектно с много5052 H32 Свойства на алуминиевия листИзисквания в морски, архитектурен и индустриален контекст.
5. 5052 H32 Алуминиеви свойства на устойчивостта на корозия
TheКорозионна устойчивостот 5052 H32 Алуминиеви свойства го прави най -добрият избор за тежки среди.
Благодарение на своя сплав дизайн и нрав, материалът издържа на атмосферни, морски и стрес корозия, осигурявайки трайна дългосрочна ефективност.
Обща атмосферна корозия
В типичните градски и индустриални атмосфери 5052-H32 образува плътно прилежащ оксиден филм за минути след експозицията.
Следователно, той превъзхожда много структурни сплави--като 6061-T6--остават оставени на открито.
Полевите проучвания отчитат корозионните нива под 5 μm/година в C3 (индустриални) атмосфери и под 3 μm/година в селски (C2), което демонстрира надеждната му повърхностна стабилност.
Изпълнение на морско и сол
Освен това 5052-H32 се отличава при тестване на солено-спрей (per ASTM B117). В изпитвания, простиращи се до 500 часа, панелите показват само оскъдни, плитки питинг-типично под 25 μm дълбоко и не проникване през дебелина.
В резултат на това дизайнерите му се доверяват на корпуси на лодки, офшорни платформи и крайбрежни архитектурни характеристики, където непрекъснатото излагане на сол заплашва по -слаби сплави.
Устойчивост на напукване на стрес-корозия
За разлика от алуминиевите степени с висока якост, 5052-H32 се съпротивлява на стрес-корозията, напукваща до 90 % от якостта на добива.
При устойчиви натоварвания на опън в богата на хлорид среда той поддържа целостта без иницииране на пукнатини или растеж.
Следователно инженерите уточняват тази сплав за натоварени с напрежение компоненти-като мачтата и поддръжките на натоварване-къде силата и екологичната устойчивост са от решаващо значение.
Сравнение с други 5xxx сплави
В сравнение със своите връстници от 5xxx-серия, 5052-H32 постига уникален баланс.
Например, 5083-H116 дава по-висока якост (~ 215 MPa), но изисква по-обширни след закъсалите лечения за възстановяване на производителността на корозия.
Междувременно 5754-H111 проявява подобна устойчивост на кожи, но осигурява само ~ 200 MPa якост на опън.
Следователно, 5052-H32 често печели, когато както умерената сила, така и превъзходната устойчивост на корозия са в еднаква степен.
6. Оформяне и обработваемост
Листово валцуване и студено формиране

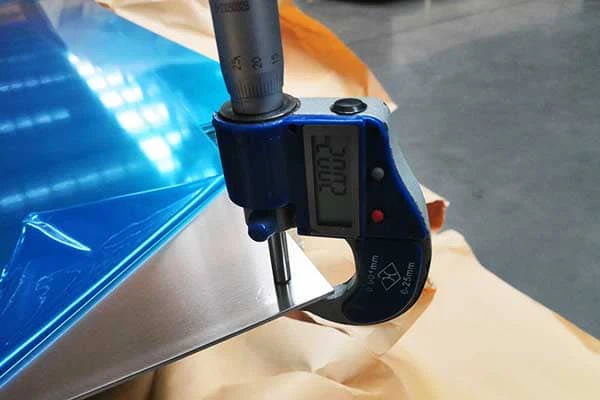

Производителите се търкалят 5052-H32 в габарити от 0,02 инча до 0,5 инча.
Благодарение на умерената си твърдост, тя се огъва, бръчки и се простира с предвидима пролетна.

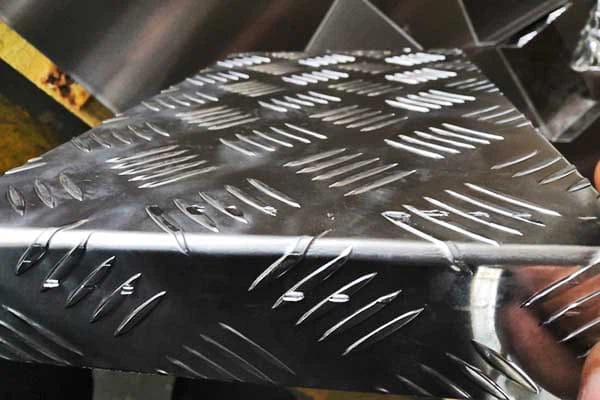

Насоки за радиус на огъване
По правило дизайнерите използват минимален вътрешен радиус на огъване с дебелина 1,5 ×.
Тази насока запазва целостта на частта и предотвратява напукване на ръба.
Дълбоко рисуване и оформяне на разтягане
С граница на образуване от около 30 %, 5052-H32 толерира съотношенията на тегленето до 2: 1. Отличното му качество на повърхността също отговаря на архитектурни панели с разтягане.
Съображения за пролетни и набръчквания
Тъй като H32 въвежда втвърдяване на работа, очаквайте приблизително 3–5 % пролетни, когато програмирането на CNC натиснете спирачките.
Адекватната сила на празен държав смекчава набръчкането по време на дълбоки равенства.
7. Заваряване и присъединяване на 5052 H32 алуминий
Заваряемостта на5052 H32 Свойства на алуминиевия листго прави много универсален за сглобките в морски, транспортни и промишлени приложения.
По -долу разглеждаме общи методи за присъединяване, съвместни характеристики, топлинни ефекти и стратегии за оптимизиране на качеството на заваряване.
Общи заваръчни процеси (TIG, MIG, устойчивост)
- MIG (GMAW): Използване на ER5356 проводник за пълнене, MIG заваряване постига скорости на отлагане до 3 кг/ч. Следователно заварките могат да завършат дълги шевове бързо на 0,125 инча.
- Тиг (GTAW): Благодарение на прецизното управление на топлина, TIG заваряването произвежда тесни, висококачествени заварки с минимално пръскане. Операторите обикновено изпълняват токове между 80–150 A за 1/8 инча дебелина, осигурявайки пълно проникване и плавни преходи.
-
Заваряване на място за съпротивление: За листа за листа, спот заваряването се отличава със скорост и консистенция. При 4 ka и 20 ms обитават, съпротивителните заварки на 5052-H32 доставят диаметри на самородки от приблизително 5 мм, подходящи за автомобилни и уреди.
Завалете силата и пластичността
Освен това, 5052-H32 ставите запазват впечатляващи механични характеристики:
- Якостта на опън на заварната зона: 180–200 MPa (75–85 % от основния метал)
- Пластичност (удължаване в заварени образци): ~10 %
- Твърда в зоната на синтез: 45–48 HB
Тези фигури гарантират, че заварените конструкции издържат на динамични товари, правейки5052 H32 Свойства на алуминиевия листнадежден в услуга.
Характеристики на зоната, засегната от топлина
В допълнение, засегнатата от топлина зона (HAZ) изпитва омекотяване поради частично отгряване:
- Спад на якостта на добив: 10–15 MPa намаление в сравнение с родителския метал
- Микроструктурна промяна: Оборудване на утайки Mg₂al₃ и лек растеж на зърното
Следователно дизайнерите често отчитат локализирано намаляване на здравината чрез увеличаване на припокриването на заваръчните заварки или включването на механичен предварителен стрес в критични фуги.
След завалените лечения
Освен това интервенциите след заваляне могат да възстановят производителността:
- Лек студена работа: Прилагането на 2–3 % напрежение около зоната на заваряването се възстановява до 50 % от загубената твърдост и якостта на добив.
- Нискотемпературно надничане на мъниста: Администрирането на 0,5 mm Peening Insidations подобрява живота на умората чрез въвеждане на компресивни остатъчни напрежения.
- Отгряване на стрес-релеф: Кратката експозиция на 150 градуса за 1 час намалява остатъчните изкривявания без значително омекотяване.
Чрез комбиниране на тези лечения, производителите максимизират съвместното дълголетие и се възползват от отличнотоЗаваряване и присъединяванеХарактеристики, присъщи на 5052 H32 алуминий.
8. Повърхностни облицовки и покрития
Анодизиращо поведение
5052-H32 произвежда равномерен, плътен аноден филм (5–15 μm) с серно анодизиране тип II. Следователно той приема багрила и ясни палта с отлична адхезия.
Адхезия на боядисване и прахово покритие
След почистване на алкално и преобразуване на хромат, боядисани или покрити с прах облицовки надвишават 1000 psi якост на пилинг в тестовете за кръстосани люка, като гарантират дългосрочната издръжливост.
Защитни филми и конверсионни покрития
Хроматните и нехроматните (напр. Основаните на цирконий) покрития допълнително засилват устойчивостта на корозия, особено за закрити приложения за "голи", които изискват минимална визуална промяна.
9. Приложения на 5052 H32 алуминиев лист
Благодарение на балансираното му5052 H32 Свойства на алуминиевия лист, Тази сплав намира домове в взискателни сектори.
По-долу ние изследваме четири ключови области на приложение-възникване, илюстриращи как нейната сила, устойчивост на корозия и формиране осигуряват ползи от реалния свят.
Морски и транспорт
Производителите на лодки и превозни средства се обръщат към 5052-H32 за компоненти, изложени на сурови среди и постоянни вибрации. Например:
- Корпус и палуба: Използването на 2 mm 5052-H32 вместо стомана спести 2023 крайбрежен ферибот за преоборудване 20 % от теглото на палубата, повишавайки ефективността на горивото с 4 %, като същевременно се съпротивлява на изтичането на солена вода дори след 500 часа тестване на ASTM B117.
- Горивни и хидравлични резервоари: Неговата заваряване с пълнител ER5356 (добив 180–200 MPa в ставите) позволява безпроблемни сглобки без течове. В резултат на това производителите на химически танкери отчитат повреда, свързани с нулева заварка през петгодишни интервали от обслужване.
- Ремарке и автобусни тела: Леките панели намаляват теглото на бордюра с до 15 % срещу мека стомана, намалявайки съпротивлението на търкаляне и по този начин намалява работните разходи с приблизително 8 % годишно.
Архитектурен и строителен плик
Архитектите използват естетическите и производителните предимства от 5052-H32 във фасади, покриви и слънчеви сери:
- Външна облицовка: Анодизирани 5052-H32 панели (тип II, дебелина 10 μm) поддържат цветовата стабилност за повече от 25 години в градска среда. Една височина в Сингапур отчете 12 % намаление на печалбата на слънчевата топлина, подобрявайки ефективността на ОВК.
- Покривни системи: С радиус на огъване с дебелина 1,5 ×, инсталаторите образуват сложни профили на място, подрязващи разходи за труд и транспорт. Леките листове също свеждат до минимум изискванията за структурна поддръжка.
- Слънчеви жалузи: Неговата отражателна способност (~ 92 % при видима светлина) пренасочва слънчевата радиация, намалява вътрешните отблясъци и намалява охлаждащите натоварвания с до 5 %.
Съдове под налягане и топлообменници
В промишлени инсталации и офшорни платформи 5052-H32 се оказва безценно за устойчиви на корозия, устойчиви на умора съдове:
- Кондензатори за морска вода: Тънко-стената (0,8 mm) перките показват отлична топлопроводимост (138 w/m · k) и издържат на циклични натоварвания с граница на умора ~ 95 MPa. Операторите отчитат 30 % по-дълги сервизни интервали в сравнение с алтернативите на мед-никъл.
- Хладилни резервоари за пропан -бутан: Заварените 5052-H32 черупки се противопоставят на премахването на-50 градуса, докато след заварата студена работна ръка възстановява силата на HAZ с до 50 %. Следователно нефтохимичните фирми се радват на ефективност без теч при екстремни условия.
- Криогенни приложения: Ниският му коефициент на термично разширение (23.8 × 10⁻⁶/k) минимизира размерите изкривяване по време на термично колоездене между - 196 градуса и околната среда.
Потребителски и промишлени продукти
От електроника до кухненски съдове, производителите се възползват от покритието и формата на 5052-H32:
- Електронни заграждения: Водеща марка на смартфони премина от 6061-T6 на 5052-H32 за анодизирани задни капаци, намалявайки анодизиращите дефекти с 15 % и намаляване на теглото на капака с 8 %.
- Панели за уреди: Съотношението на формиране до 2: 1 Нека дизайнерите създават безпроблемна врати за съдомиялна машина и хладилник, докато твърдостта на сплавта (~ 50 Hb) се отдръпва по време на доставката.
-
Табела за продажба: Немагнитният му характер и лекотата на отпечатване на екрана произвеждат леки, дълготрайни знаци за среди на дребно, като понижават времето за инсталиране с приблизително 20 %.
10. Сравнителен анализ
Когато инженерите претеглят5052 H32 Свойства на алуминиевия листСрещу алтернативни сплави те трябва да балансират силата, устойчивостта на корозия, формирането и разходите.
Таблицата по -долу подчертава ключовите разлики:
| Собственост | 5052-H32 | 5083-H116 | 5754-H111 | 6061-T6 |
|---|---|---|---|---|
| Плътност (g/cm³) | 2.68 | 2.66 | 2.70 | 2.70 |
| Якост на опън (MPA) | 228–265 | 305–350 | 210–240 | 290–310 |
| Якост на добив (MPA) | 138–156 | 215–235 | 145–160 | 240–260 |
| Удължение (%) | 10–16 | 12–18 | 12–20 | 8–12 |
| Топлопроводимост | 138 W/m·K | 117 W/m·K | 138 W/m·K | 151 W/m·K |
| Граница на умора (r=–1) | ~ 95 MPa | ~ 100 MPa | ~ 90 MPa | ~ 80 MPa |
| Корозионна устойчивост | Отличен (морски клас) | Много високо (офшорни клас) | Високо (индустриално) | Умерено (се нуждае от покритие) |
| Заваряване | Отлично (MIG/TIG) | Добър (изисква PWHT) | Отлично (MIG/TIG) | Справедлив (риск от порьозност) |
| Оценка на формата на формиране¹ | ★★★★☆ | ★★★☆☆ | ★★★★☆ | ★★☆☆☆ |
| Типични приложения | Морски корпуси, резервоари, заграждения | Офшорни конструкции, съдове | Автомобилни панели, облицовка | Рамки, парапети, структурни |
| Прибл. Разходи ($/kg)* | 2.50–3.00 | 3.20–3.80 | 2.30–2.80 | 2.70–3.20 |
11. Заключение
В заключение,5052-H32 Алуминиеви свойстваДоставете изключителна комбинация от умерена якост, отлична устойчивост на корозия и надеждна формиране.
Разбирането на специфичните си точки за точки от данни/якост на добив, проводимост и инженери на температура могат да оптимизират дизайна за производителност, цена и дълголетие.
12. Често задавани въпроси
Какво означава "H32" през 5052-H32?
Той обозначава полу-твърд студено работещ темперамент плюс стабилизиране, което повишава якостта на добив, без да намалява силно пластичността.
Мога ли да рисувам с дълбоки теглене 5052-H32?
Да. Следвайте правилото за огъване с дебелина 1,5 × дебелина и подходяща сила на празен държав, за да постигнете съотношения на теглене до 2: 1.
Как се изпълнява 5052-H32 в морска среда в сравнение с 6061-T6?
5052-H32 се съпротивлява на корозията на солена вода много по-добре от 6061-T6, което го прави предпочитаният избор за корпуси и докове.
Подходящ ли е 5052-H32 за заваряване?
Абсолютно. Той се заварява лесно с TIG и MIG, задържайки до 85 % от якостта на основния метал в ставите.
Коя повърхност завършва най-добре на 5052-H32?
Анодиране (тип II/III), прахово покритие и хромат или цирконий конверсионни покрития се придържат добре и засилват защитата на корозията.
