5052 Алуминиева графика с дебелина на листа

Въведение: 5052 Алуминиева диаграма на дебелината на листа

Когато планирате проект с5052 Алуминиев лист, Едно от най -критичните решения, които ще вземете, е да изберете правилната дебелина.

Това е избор, който пряко влияе върху теглото, силата, формирането и разходите на материала.

Изборът на твърде тънък може да доведе до повреда, докато изборът на твърде дебел добавя ненужно тегло и разходи.

Това е мястото a5052 Алуминиева графика с дебелина на листастава незаменим инструмент.

Но диаграмата е само колекция от данни. За да го използвате истински ефективно, трябва да разберете контекста зад числата.

Това цялостно ръководство не само ще ви предостави подробна диаграма на дебелината, но и ще ви даде възможност да го интерпретирате.

Ще проучим как да прочетете диаграмата, как да изберете идеалната дебелина въз основа на вашето приложение и как 5052 сравнява с други популярни сплави.

До края ще можете да изберете перфектния алуминиев лист 5052 с увереност.

Бързо опресняване: Защо да изберете 5052 алуминий?

Преди да се потопим в диаграмата, струва си да си спомним защо 5052 алуминий е толкова популярен и надежден избор.

Известна като алуминий „морски клас“, неговата отличителна черта е изключителната му устойчивост на корозия, особено в солена вода и други тежки среди.

Освен това, 5052 (най-често при темперамент H32) предлага фантастична комбинация от добра формалност и по-висока якост от другите общи сплави, които не лекуват, като серията 3003.

Това го прави универсален работен кон за огромен набор от работни места за производство.

Химичен състав

5052 е ковано алуминиево-магнезиева сплав, известна предимно с отличната си устойчивост на корозия и умерена до висока якост.

Типичният му химичен състав е следният:

Ключови механични свойства

5052 Алуминият е класифициран като сплав, който не лекува, вместо това се втвърдява от студена работа.

Механичните му свойства се различават леко според нрав, но като цяло попадат в следните диапазони:

Основни предимства:

• Сила: По -големи от 1100, 3003 и 6061 в някои приложения
• Пластичност: Доброто удължаване позволява огъване и формиране

• Корозионна устойчивост: Отличен в солена и химическа среда

Общи темпераменти

5052 Алуминиев лист се предлага в множество темпераменти, които отговарят на различните механични и изработващи нужди. Най -често срещаните включват:

Диаграмата на дебелината на алуминиевия лист 5052

Графиката по -долу осигурява практическа справка за най -често срещаните дебелини от 5052 алуминиев лист.

Тя включва числото на габарит, десетичния еквивалент в инчове, размерите в милиметри и приблизителното тегло на квадратен фут.

Това тегло е от решаващо значение за логистиката, структурните изчисления и планирането на проекти.

Забележка:Системата „габарит“ става по -рядко срещана за дебелини над 0,125 “. В този момент е стандартна практика да се отнася до материала чрез неговото фракционно или десетично инчово измерване.

Как да изберете правилната дебелина за вашия проект

Графиката предоставя данните, но приложението ви диктува избора.

Ето практическа разбивка, която ще ви помогне да съответствате на дебелината с вашите специфични нужди.

Тънки габарити (0,020 "- 0.050" / 0,5mm - 1.3 mm)

Тези листове са много леки и лесни за огъване и оформяне на ръка или с прости инструменти.

Те обаче предлагат минимална структурна сила и са склонни към вдлъбнатина.

• Общи приложения:Сигнали, леки канали, декоративна ламперия, автомобилни интериорни панели, електронни заграждения и предпазители за пръски.

Средни габарити (0,063 "- 0.125" / 1.6mm - 3.2 mm)

Това е „сладкото място“ за много проекти за производство. Този диапазон предлага превъзходен баланс с умерена сила, твърдост и добра оформяне, без да е прекалено тежък. Това е най-често срещаният диапазон за работа с общо предназначение.

• Общи приложения:Малки корпуси на лодка, кутии с инструменти за камиони, ремаркета на кожата и калници, панели на шасито, трайни заграждения и общи скоби за производство. Дебелината на 0,125 "(1/8") е особено популярна за приложения за подови настилки и настилки, когато се посочва като кариерна плоча.

Дебели габарити (0.188 "- 0.250" / 4.7mm - 6.4 mm)

Когато силата и твърдостта са основните изисквания, вие се премествате в тези по -дебели плочи.

Те са значително по -тежки и изискват по -мощно оборудване, за да се режат и формират.

• Общи приложения:Морски компоненти на тежко натоварване, структурни скоби, лодки транзи, основни табели за машини и приложения, изискващи устойчивост на висока въздействие.

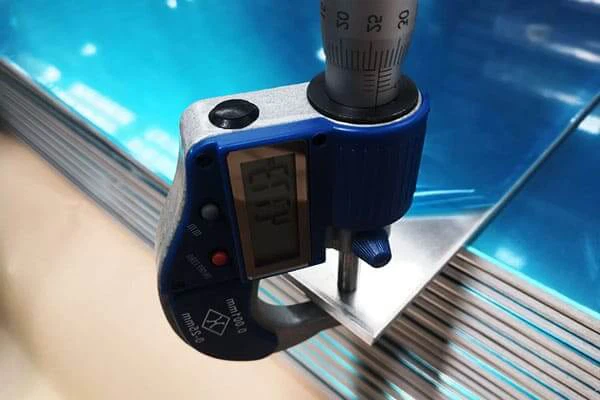

Бележка за допустимите отклонения от дебелината

Важно е прецизните проекти да разберат, че заявената дебелина е "номинална" измерение.

Производителите произвеждат ламарина в определен диапазон на толерантност. Например, 1,125 "лист може да има толеранс ± 0,005", което означава, че действителната дебелина може да бъде от 0,120 "до 0,130".

Въпреки че това е незначителна разлика за повечето проекти, това може да бъде от решаващо значение за приложенията, изискващи тесни пристъпи или точно изчисления на теглото.

Винаги се консултирайте със спецификационния лист на вашия доставчик, ако прецизността е от първостепенно значение.

Общи приложения по диапазон на дебелина

5052 Алуминиев лист се оценява в индустриите поради изключителния си баланс на сила, устойчивост на корозия и формиране.

Неговата полезност варира в зависимост от дебелината, което позволява специфично за приложението инженеринг в сектори като автомобилно, морски, строителство и промишлено оборудване.

Тънки листове (0,5–1,5 mm)

Приложения:

• Автомобилни панели на тялото: Леката и корозионна природа на 5052 го прави подходящ за облицовки на калници, облицовка и вътрешни кожи.
• Табели и табели: Отличното повърхностно покритие на сплавта и лекотата на печат/гравиране са идеални за пътни знаци, рекламни табла и декоративни табели.

• Потребителска електроника: Използва се в обвивките и компонентите за разсейване на топлина поради топлинната си проводимост и естетическото покритие.

Средни листове (2.0–4.0 mm)

Приложения:

• Морски панели: Неговата устойчивост на корозия на солената вода е основна причина, поради която често се използва за облицовка на корпуса, каюти и капаци на люка.
• Заграждения за електрически и оборудване: Предлага издръжливост, електромагнитно екраниране и устойчивост на индустриална среда.
• Резервоари за гориво и съдове под налягане: Умерената якост и заваряването го правят подходящ за ограничаване на течността с ниско налягане.

Дебели листове (5.0–10.0 mm+)

Приложения:

• Индустриални платформи и основни табели: Капацитетът на твърдост и натоварване на по-дебели 5052 листа поддържат тежки машини и подови конструкции.
• Бронирани и структурни компоненти: Макар и не толкова твърди като балистични сплави, 5052 все още могат да служат в леки отбранителни конструкции или подсилени каюти.
• Легла и ремаркета за камиони: Неговата оформяне и устойчивост на пътни соли и влага го правят идеален за подлежи на превозни средства и товарни платформи.

Как дебелината засяга 5052 спрямо други сплави

Дебелината, от която се нуждаете, се влияе и от избраната от вас сплав. Сравнението на директната дебелина за дебелина показва как 5052 се изправя срещу други общи алуминиеви листове.

• 5052 vs . 3003 алуминий:
  Сплавта 3003 е по -мека и по -малко силна от 5052. За да постигнете същото ниво на твърдост като лист 5052, често ще трябва да използвате малко по -дебел габарит от 3003.
  3003 обаче се формира по -лесно и е по -икономичен избор за приложения, при които високата якост и устойчивостта на корозия не са основните приоритети.
• 5052 vs . 6061 алуминий:
  Сплавта 6061-T6 е обработен с топлина структурен алуминий, който е значително по-силен и по-твърд от 5052-H32.
  Следователно често можете да използвате по -тънък лист от 6061, за да постигнете същата структурна якост като по -дебел лист от 5052.
  Компромисът е, че 6061 е много по-малко формируем (той е склонен да се напуква на тесни завои) и има по-ниска устойчивост на корозия, особено в морска среда.

Заключение

The5052 Алуминиева графика с дебелина на листае нещо повече от просто таблица с числа; Това е основополагащ инструмент за успешно проектиране и изпълнение на проекта.

Чрез комбиниране на данните в диаграмата с ясно разбиране на специфичните изисквания на вашия проект, тежест, оформяне и околна среда-можете да направите информиран и ефективен избор.

В крайна сметка балансираният профил на алуминий 5052 го прави надежден и универсален материал.

Въоръжени с тези знания, можете уверено да изберете перфектната дебелина, за да гарантирате, че вашият проект е траен, ефективен и изграден да продължи.

Често задавани въпроси (често задавани въпроси)

1. Какъв се предлага диапазонът на дебелината за 5052 алуминиеви листа?

5052 алуминиеви листове обикновено се предлагат в дебелини, вариращи от0,2 mm до над 10 mm.

Стандартните измерватели обикновено попадат между0,5 mm и 6 mm, с персонализирани и индустриални приложения, простиращи се до25 мм или повече.

2. Как мога да конвертирам дебелината на алуминиевия лист между mm и габарит?

Алуминиевите габаритни диаграми се основават на тегло на квадратен фут и могат да варират леко между стандартите (AWG срещу производителите). Например:

• 0,8 mm ≈ 20 габарит
• 1.2 mm ≈ 18 габарит
• 2.0 mm ≈ 14 габарит

3. Има ли разлика в механичните свойства по дебелина на листа?

ДокатоОсновни свойства на сплавостават същите,Дебелината на листа влияе върху структурната коравинаикапацитет за носене на товар.

По -дебели листове Естествено предлагатпо -голяма твърдост, докато по -тънките листове са по -подходящи заЛеки и формиращи приложения.

4. Мога ли да се огъвам или образувам дебели 5052 алуминиеви листове?

Да . 5052 алуминият е известен сОтлична огъване, особено вH32 и H34 темпери.

Въпреки това, с увеличаване на дебелината,Радиусът на огъване трябва да се увеличиЗа да се избегне напукване. Използвайте подходящи насоки за инструменти и радиус.

5. Има ли стандартен толеранс към дебелина на алуминиевия лист 5052?

Да. Допустимите отклонения от дебелината се управляват от стандарти катоASTM B209.

Например, за листове под 3 mm, толерантността често е ± 0,05 mm, докато по -дебелите плочи (напр. 10 mm) могат да имат толеранс ± 0,15 mm или повече, в зависимост от производителя.

6. Как да избера правилната дебелина за моя проект?

Помислете за следното:

• Структурни нужди за натоварване или тежест
• Метод за формиране (огъване, дълбок чертеж)
• Среда за крайна употреба (напр. Морска, автомобилна, архитектурна)
• Необходимо повърхностно покритие и защита от корозия
  Консултирайте се с инженер или доставчик за изчисления на натоварването, ако приложението е от решаващо значение.
